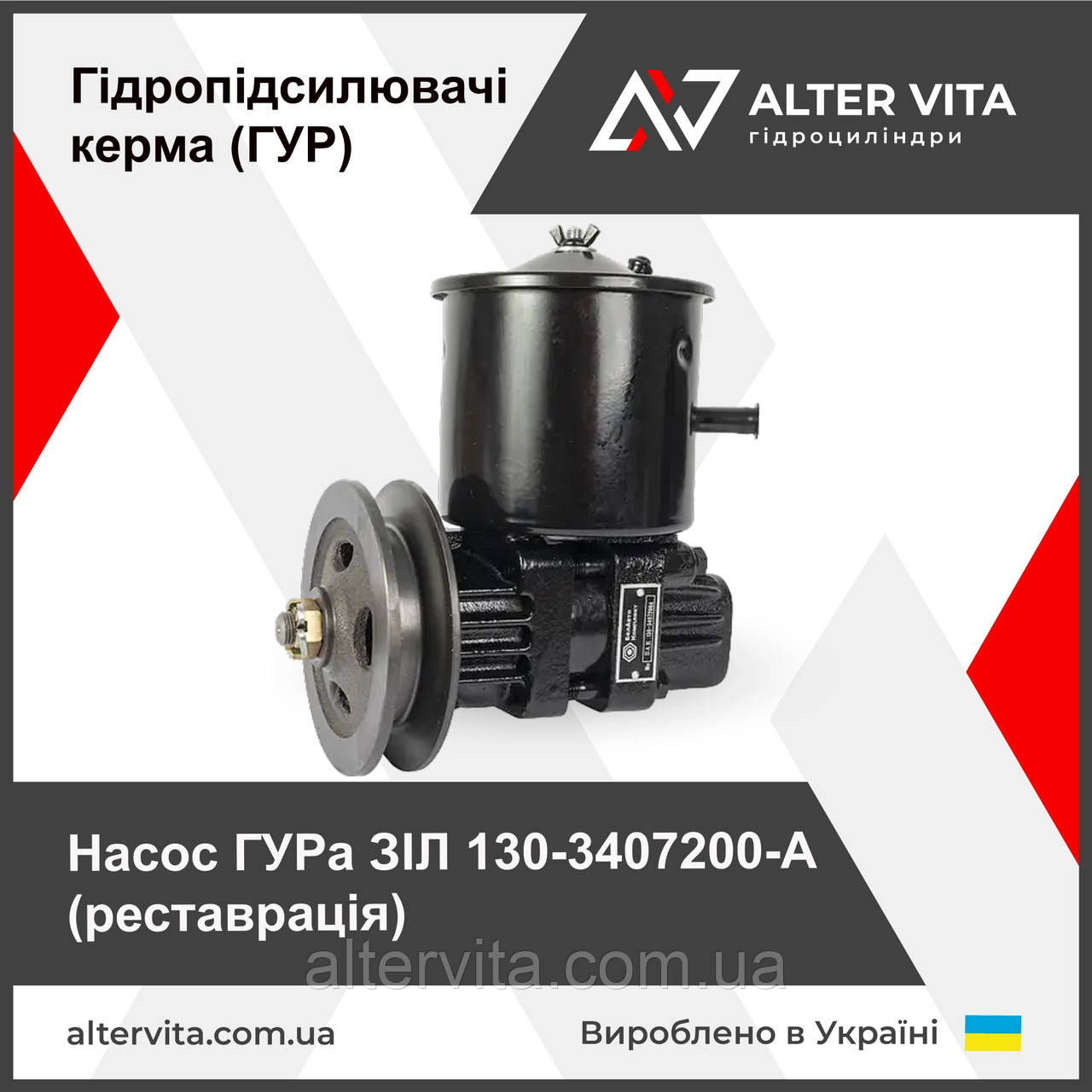

Насос ГУР ЗіЛ 130-3407200-A (реставрація)

Насос ГУРа ЗіЛ. Номер за каталогом 130-3407200-А

Головна функція насоса в ГУР – це створення необхідного тиску в гідросистемі рульового управління, яке трубопроводами передається на поршні гідроциліндрів, що вже безпосередньо повертають рульову рейку.

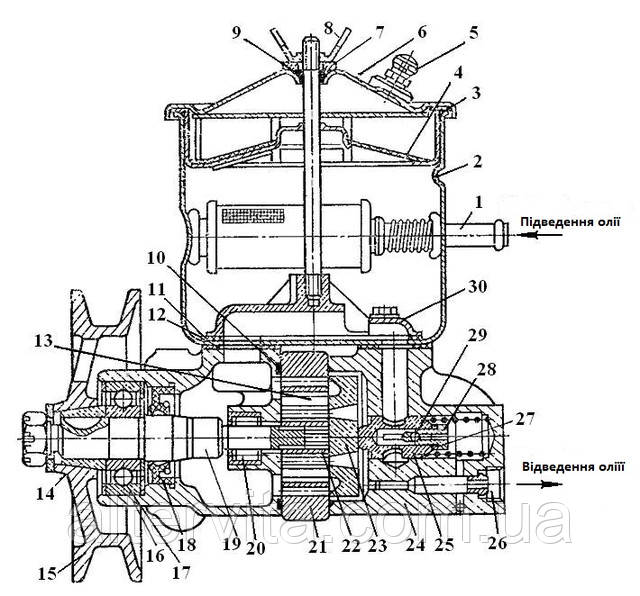

Гідросистема (насос ГУРа) автомобіля ЗіЛ-130

1 - патрубок; 2 - бачок; 3 - прокладка; 4 - сітчастий фільтр; 5 - сапун; 6 - кришка бачка; 7 - шайба; 8 - гайка-баранчик; 9, 10 - кільця ущільнювачів; 11 - прокладання колектора; 12 - прокладка бачка; 13 - лопать гідропідсилювача; 14 - конусна втулка; 15 - шків; 16 - корпус; 17 - передній підшипник; 18 - сальник; 19 - вал; 20 - задній підшипник; 21 - статор; 22 - ротор; 23 - розподільчий диск; 24 - кришка; 25 - перепускний клапан; 26 - нагнітальний отвір; 27 - регулювальні прокладки; 28 - сідло запобіжного клапана; 29 - запобіжний клапан; 30 - колектор.

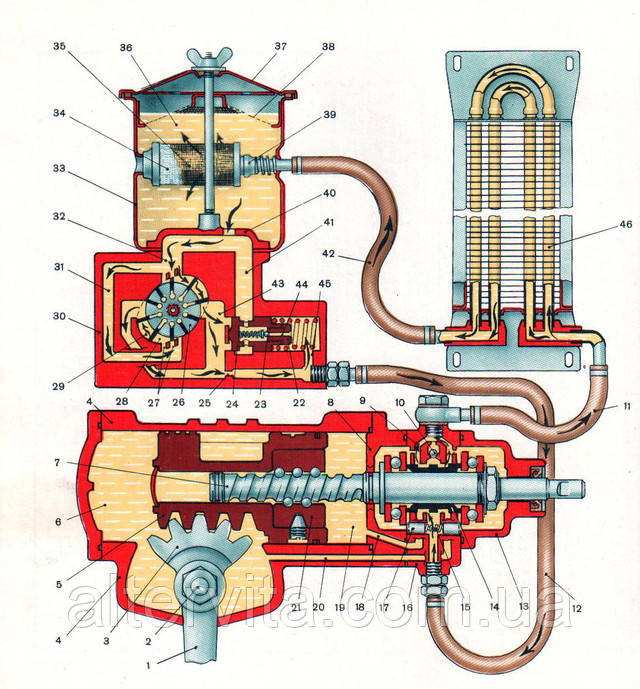

СХЕМА РОБОТИ ГІДРОПІДСИЛЮВАЧА

1 - сошка рульового механізму 2 - вал сошки рульового механізму 3 - зубчастий сектор валу сошки 4 - картер рульового механізму 5 - поршень-рейка 6 - зовнішня порожнина картера 7 - гвинт рульового механізму 8 - проміжна кришка картера 9 - канал для зливу олії 10 - зворотній клапан 11 - шланг для зливу масла 12 - шланг високого тиску 13 - верхня кришка картера 14 - золотник клапана управління гідропідсилювачем 15 - пружина реактивного плунжера 16 - корпус клапана управління 17 - реактивний плунжер 18 - канал для подачі масла у внутрішню порожнину картера 19 - внутрішня порожнина картера 20 - канал для подачі олії у зовнішню порожнину картера 21 - кулькова гайка 22 - сідло запобіжного клапана 23 - кульковий запобіжний клапан 24 - клапан перепуску 25 - калібрований отвір 26 - ротор насоса 27 - канали перепуску олії в порожнину всмоктування 28 - порожнина всмоктування статора 29 - порожнина нагнітання в камері статора 30 - корпус статора 31 - порожнина всмоктування насоса 32 - канал подачі олії 33 - бачок насоса 34 - фільтр батистовий 35 - сітчастий кільцевий фільтр 36 - олія марки Р для гідропідсилювача 37 - кришка бачка 38 - заливний сітчастий фільтр насоса 39 - чашка клапана фільтра 40 - колектор насоса 41 - канал повернення олії 42 - шланг зливу олії в насос 4 демпфуючий канал запобіжного клапана 45 - канал демпфування перепускного клапана 46 - масляний радіатор

Замовити ремонт або купити Насос ГУРа ЗіЛ 130-3407200-A ви можете за телефоном +380731394159 або через наш інтернет-магазин.
