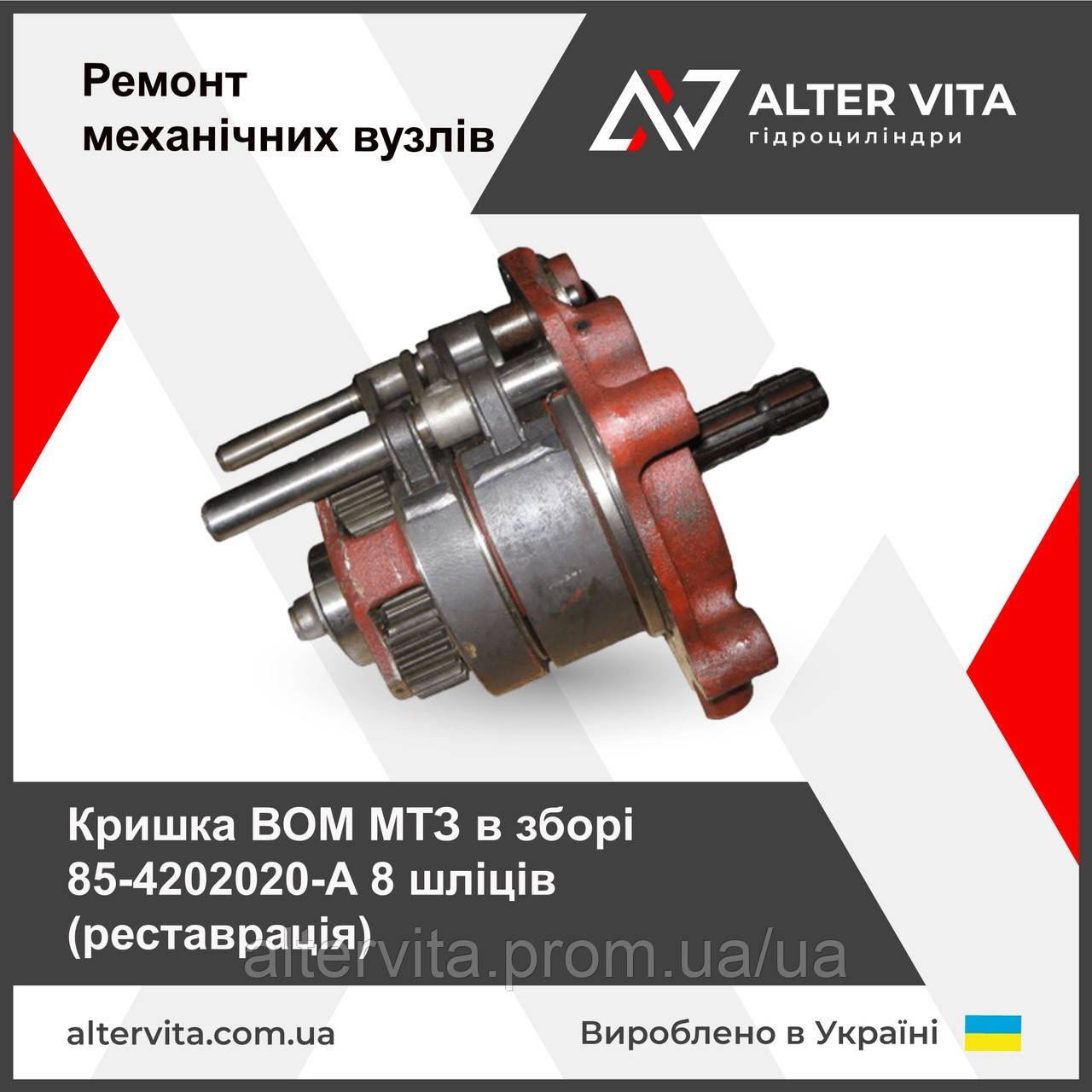

Кришка ВОМ МТЗ в зборі 85-4202020-А 8 шліців

Вал відбору потужності (ВВП) МТЗ-80, МТЗ-82 призначений для приводу активних робочих органів машин, які агрегатуються з трактором, а також для стаціонарних машин. За місцем розташування на тракторі вал відбору потужності можуть бути задніми або бічними. Найбільшого поширення набули задні ВВП

Вал відбору потужності (ВВП) призначений для приведення в дію активних робочих органів начіпних, навісних і стаціонарних сільськогосподарських машин. На тракторі ці вали можуть мати заднє, переднє і бокове розміщення. За способом приведення ВВП поділяються на:

• залежні;
• незалежні;
• напівзалежні;
• синхронні.

Якщо ВВП приводиться в дію від первинного вала коробки передач (наприклад, трактор Т-25 А) і при виключенні головної муфти зчеплення вал відключається, такий привод називається залежним. При цьому швидкість, з якою буде обертатися ВВП, залежить від частоти обертання двигуна і не залежить від швидкості руху трактора.

Якщо ВВП приводиться в дію від двигуна через допоміжні механізми силової передачі (Т-150, Т-150К, ХТЗ-170, МТЗ-80/82, Т-40М тощо) і при виключенні головної муфти зчеплення ВВП не відключається, такий привод називається незалежним.

При напівзалежному приводі ВВП обертається при переключенні передач, але не можна включити і виключити його на ходу трактора (ЮМЗ-6АКЛ).

Синхронним приводом ВВП вважається такий, при якому обертання до нього передається від вторинного вала коробки передач, а тому на кожний метр агрегату вал робить певну кількість обертів незалежно від частоти обертання вала двигуна. Сільськогосподарські машини, робота яких повинна бути узгоджена зі швидкістю переміщення трактора, приводяться в дію від валів з синхронним приводом. Частота обертання ВВП із синхронним приводом становить 3,5 об/м шляху.

Трактори МТЗ-80 і МТЗ-82 обладнані комбінованою системою заднього вала відбору потужності планетарного типу, яка забезпечує роботу вала як з незалежним, так і з синхронним приводом.

Незалежний привод ВВП має двоступінчастий редуктор з частотою обертання 545 і 1000 об/хв.

Найпоширеніші проблеми у роботі кришки ВОМ МТЗ 85-4202020-А:

• Вал відбору потужності працює з пробуксовкою, не видає повного крутного моменту.
• Поява відчутного шуму.
• Заїдання важеля управління валом відбору потужності.
• Обривання гальмівних стрічок та інші

Процесс ремонту кришки ВОМ МТЗ 85-4202020-А складається з наступних етапів:

• Розбирання.
• Мийка і дефектування.
• Заміни р/к сателітів.
• Встановлення нових гальмівних стрічок.
• Заміна підпишників та комплектуючих.
• Слюсарно-зварювальні роботи
• Збирання
• Фарбування



Схема кришки ВОМ МТЗ в зборі 85-4202020-А

1 - Плита, 2 - Кришка ВОМ, 3 - Прокладка, 4 - Осі, 5 - Вал заднього ВОМ, 6 - Підшипники, 7 - Гальмівні стрічки з накладками, 8 - Підшипник, 9 - Втулка, 10 - Барабан, 11 - Сонячна шестерня , 12 - Водило, 13 - Сателіт, 14 - Вісь сателіту, 15 - Підшипник, 16 - Шестерня коромисла, 17 - Склянка, 18 - Підшипник, 19 - Стопорні кільця, 20 - Вал, 21 - Муфта, 22 - Кожух

Обслуговування ВОМ

Технічне обслуговування ВОМ трактора МТЗ-80(82) це регулярне мастило трансмісійною олією, періодичне регулювання (про неї нижче), зовнішній огляд різьбових з'єднань, кришки та хвостовика на наявність патьоків олії.

Під час експлуатації трактора та самого валу завжди звертайте увагу на положення важеля керування, він не повинен упиратися у підлогу кабіни.

У разі збільшення ходу або зусилля на важелі зробіть регулювання ВОМ.

Регулювання ВОМ

При регулюванні валу відбору потужності на МТЗ-80(82) потрібно дотримуватися наступної послідовності:

• Встановіть вісь ексцентрика в її початкове положення таким чином, щоб нанесений на ній ризик був праворуч у вертикальному положенні.
• Зафіксуйте таке положення за допомогою стопорних пластин.
• Від'єднайте тяги.
• Відкрутіть болти на склянці.
• Вивільніть пружину.
• Зніміть кришку люка із заднього ведучого мосту, щоб отримати доступ до головки натяжного гвинта.
• Переведіть важіль у нейтраль і зафіксуйте положення болтом.
• Зніміть стопорну пластину.
• Закрутіть упорний болт у склянку.
• Переведіть важіль у положення "Увімкнено".
• Встановіть тягу.
• Налаштуйте люфт важеля.

Замовити ремонт або купити ВОМ МТЗ в зборі 85-4202020-А ви можете за телефоном +380731394159 або через наш інтернет-магазин.
