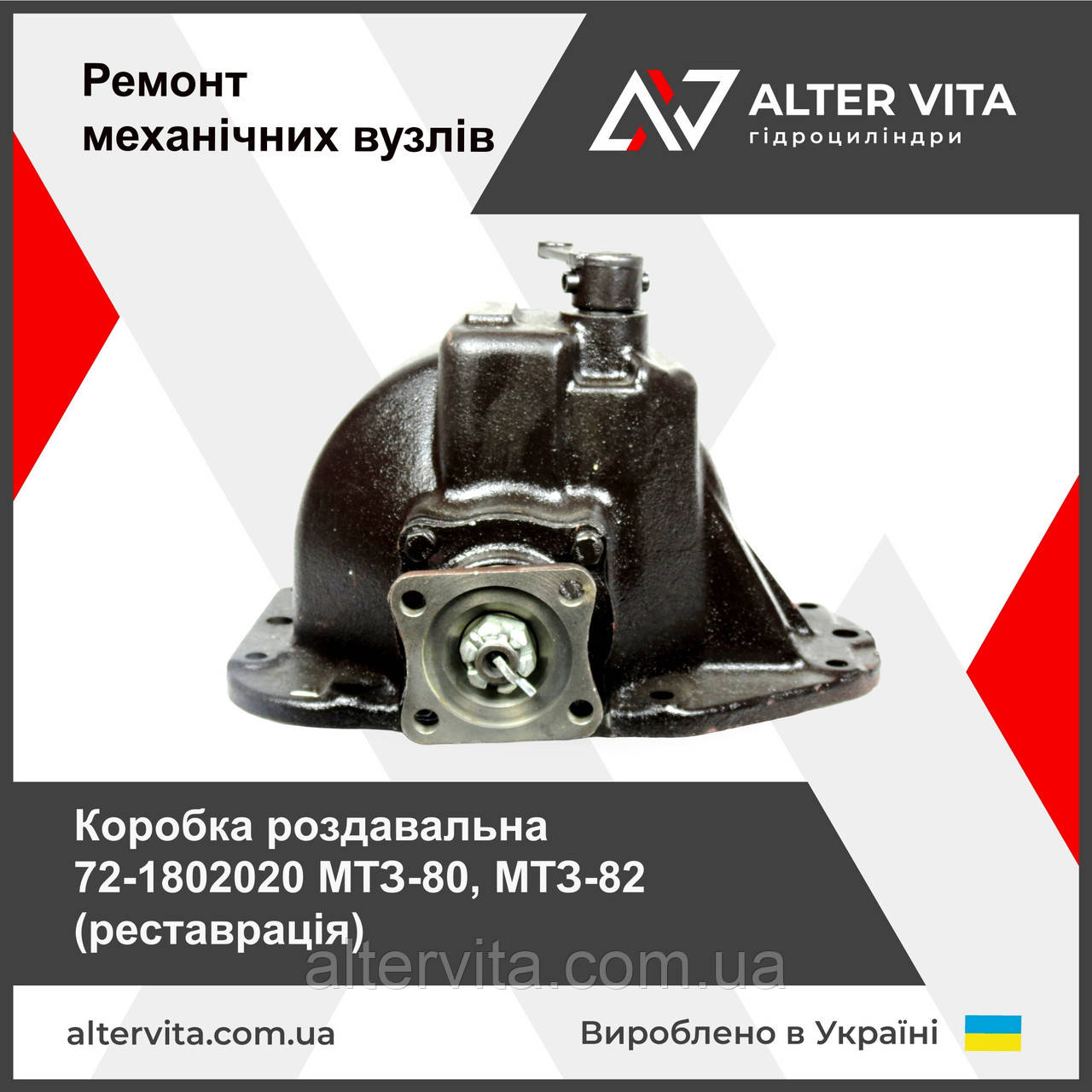

Коробка роздавальна 72-1802020 МТЗ-80, МТЗ-82
від 9 100 ₴
- В наявності
- Код: 72-1802020
- +380 (98) 111-33-58Іван
Трансмісія трактора МТЗ 82 з повним приводом ходової частини, відрізняється за своєю комплектацією редуктором, який забезпечує додатковий розподіл крутного моменту для приводу переднього моста. Роздавальна коробка приєднується своїм корпусом до правого люка картера КПП. Механізм може подавати потужність ПВМ в автоматичному і примусовому режимах з можливістю повного відключення приводу переднього моста.
Влаштування коробки роздавальної 72-1802020
МТЗ-80, МТЗ-82

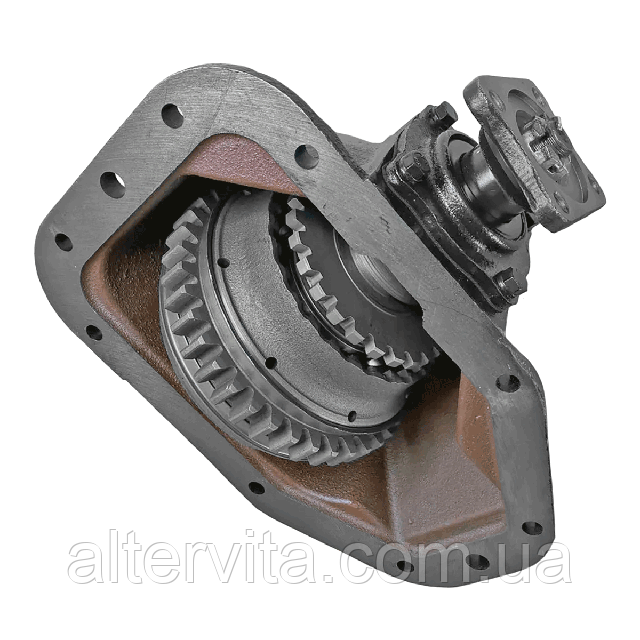

Вузол виконаний в окремому чавунному корпусі у вигляді одноступінчастого редуктора з циліндричними шестернями та обгінною муфтою. Привід роздавання отримує від вторинного валу коробки через проміжну шестерню, встановлену на осі в перегородці КПП. Мастило механізму здійснюється розбризкуванням олії із загальної ємності трансмісії трактора.
До складу механізму роздавальної коробки входить:
- вал, що обертається на двох шарикопідшипниках
- обгінна роликова муфта вільного ходу односторонньої дії, що складається із зовнішньої та внутрішньої обойм.
- зубчаста муфта зі ковзним блоком для вибору режиму роботи ПВМ
- механізм управління, що дозволяє відключати - включати та блокувати муфту вільного ходу
Режими роботи
На постійній основі за умов ґрунтових доріг сільської місцевості користуються автоматичним режимом роботи включення переднього моста. Для зменшення зносу деталей вузла за умов польових робіт у складі землеобробних агрегатів — на оранці, культивації доцільно користуватися примусовим режимом роботи ПВМ. В умовах постійного руху дорогами з твердим сухим покриттям рекомендується відключити привід переднього моста.
Орган керування переднім мостом
Важель управління знаходиться праворуч місця водія і з'єднаний з тягою, що проходить через полиць кабіни. Рукоятка управління має три положення:
середнє — увімкнено автоматичний режим
нижнє - передній міст вимкнено
верхнє - ПВМ включений в примусовому режимі
У пізніх версіях трактора керування здійснюється важелем, у старих зміною положенням рукоятки.
Автоматичне вмикання
В автоматичному режимі роздавання передає обертання тільки при виникненні пробуксовування задніх провідних коліс. При цьому вибором положення важеля управління, що ковзає по шліцях валу блок входить у зачеплення своїм меншим зубчастим вінцем тільки з веденою обоймою обгінної муфти. Це забезпечує незалежне обертання обох частин обгінної муфти у розблокованому положенні. Включення передачі потужності відбувається за рахунок заклинювання роликів у пазах і з'єднанні обох обойм при уповільненні швидкості обертання веденої обойми механізму щодо швидкості провідної частини муфти роздавальної коробки, що постійно обертається.
Примусовий режим
Включається введенням зачеплення зубчастого ковзного блоку з обома внутрішніми зубчастими вінцями зовнішньої ведучої і внутрішньої веденої обойм обгінної муфти. З'єднанням трьох частин механізму утворюється єдиний жорсткий блок, який приймає обертання від проміжної шестерні КПП з подальшою передачею через фланцевий хвостовик валу роздатки на карданний привід ПВМ. Таке включення забезпечує постійну передачу потужності передній міст.
Відключення ПВМ
При виборі положення, коли зубчастий блок виходить із зачеплення з обох вінців двох частин обгінної муфти відбувається повне відключення приводу ПВМ. При цьому провідна, ведена частини обгінного механізму та зубчастий блок обертаються незалежно один від одного, тобто автоматичний та примусовий режими відключені.
Обслуговування, неполадки та ремонт
Технічне обслуговування вузла проводиться із загальним обслуговуванням трансмісії трактора, яке полягає у перевірці затягування всіх зчленувань корпусів системи та контролі рівня масла. Сезонну заміну олії роблять на мастило відповідної в'язкості при падінні температури нижче +5°С. Показник в'язкості важливий для безвідмовного спрацьовування автоматичного режиму включення, так як при зниженні температури густе літнє масло буде перешкоджати роботі обгінного механізму роздавальної коробки.
Процес ремонту коробки роздавальної 72-1802020 МТЗ-80, МТЗ-82
складається з наступних етапів:
- Розбирання.
- Миття та дефектування.
- Заміни р/к.
- Заміни флянцю якщо потрібно.
- Заміна підпишників та комплектуючих.
- Слюсарно-зварювальних робот.
- Складання та регулювання.
- Фарбування.

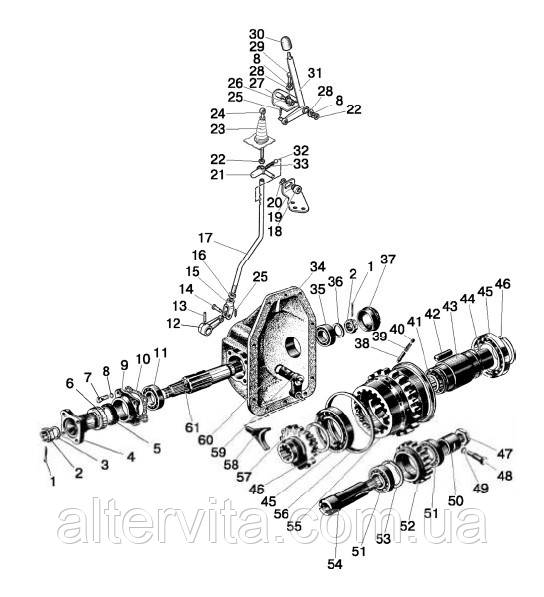

Схема коробки роздавальної 72-1802020 МТЗ-80, МТЗ-82
Замовити ремонт або купити коробка роздавальну 72-1802020 МТЗ-80, МТЗ-82 ви можете за телефоном +380731394159 або через наш інтернет-магазин.
Основні атрибути | |
---|---|
Марка | МТЗ |
Тип техніки | Сільськогосподарська техніка |
Країна виробник | Україна |
Виробник | МТЗ |
Код запчастини | 72-1802020 |
Основні | |
Застосування | МТЗ-82 |
Користувацькі характеристики | |
Модель | 82 |
- Ціна: від 9 100 ₴
