Ремонт турбокомпрессоров (ТКР)

ООО Альтер Вита предлагает услуги по ремонту турбокомпрессоров различных модификаций, как тракторных так и автомобильных (импортного и отечественного производства). Цены на сайте указаны ориентировочные, точную стоимость ремонта турбокомпрессора можно сказать только после полной разборки и дефектирования турбокомпрессора.

Турбокомпрессор: принцип работы и конструкция

Турбокомпрессор – это устройство, которое использует кинетическую энергию отходящего газа двигателя внутреннего сгорания для сжатия воздуха, поступающего в двигатель для повышения его эффективности и мощности. Он состоит из двух основных частей, соединенных общим валом: газовой турбины и компрессора.

Основная функция турбокомпрессора – обеспечение наддува, позволяющее увеличить мощность двигателя и его эффективность. Его устанавливают как на бензиновые, так и дизельные двигатели. В классическом исполнении турбокомпрессор имеет центростремительную турбину и центробежный компрессор, хотя современные модели могут быть оснащены турбинами переменной геометрии или системами twin-scroll для повышения производительности.

На дорожных автомобилях турбокомпрессоры являются стандартной частью системы турбонаддува. Для судовых или локомотивных двигателей используются альтернативные конструкции, например осевой турбиной, которые адаптированы для других условий эксплуатации.

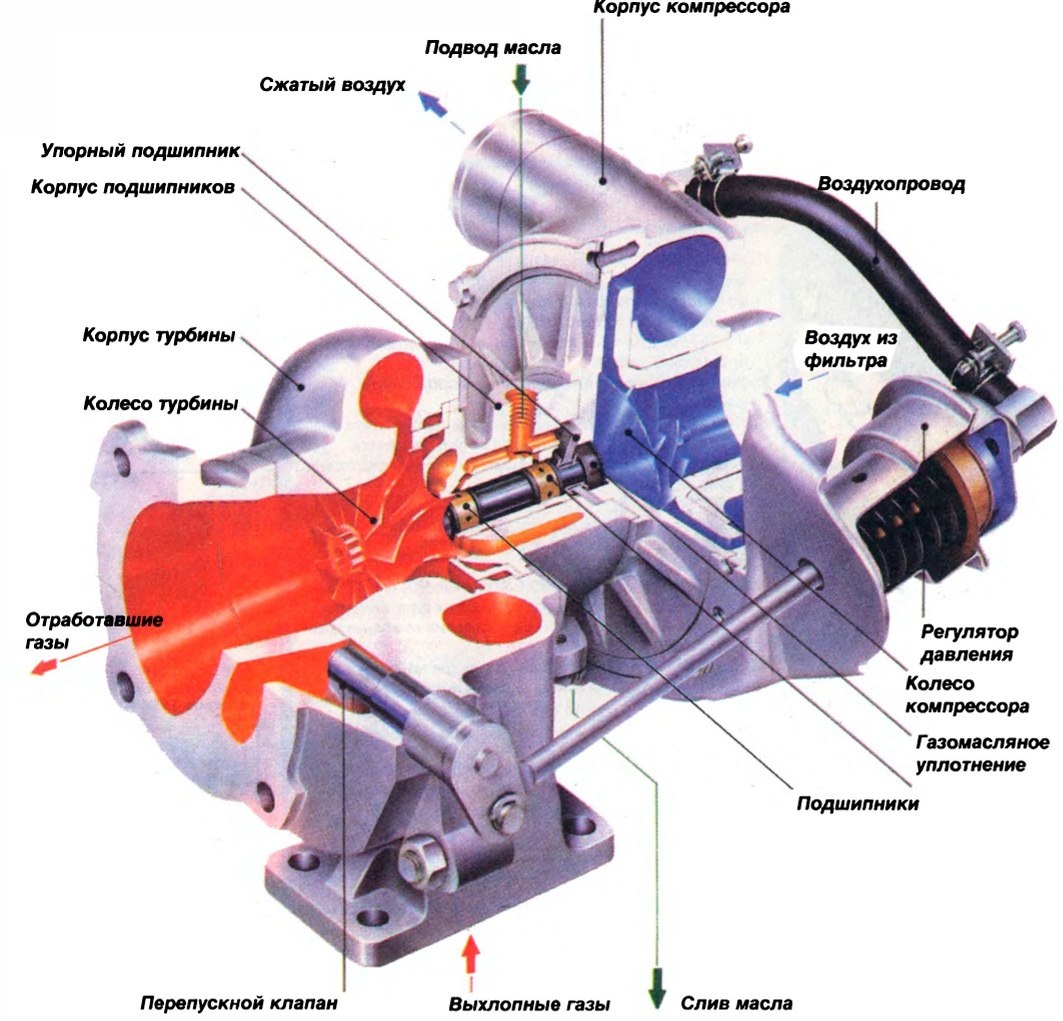

Конструкция турбокомпрессора

Турбокомпрессор состоит из трех основных узлов:

• Турбина – приводит в движение систему за счет энергии выхлопных газов.
• Корпус обеспечивает защиту и охлаждение компонентов.
• Центробежный компрессор – сжимает воздух для подачи в камеру сгорания.

Несмотря на относительную простоту состава, турбокомпрессор – это высокотехнологичное устройство. Он работает в экстремальных условиях с высокими температурами и скоростями вращения, поэтому изготовление его компонентов требует высокой точности и специальных материалов для обеспечения надежности и долговечности.

Основные компоненты турбины

Турбины состоят из нескольких ключевых компонентов, работающих вместе для достижения максимальной эффективности.

1. Компрессор. Это один из основных компонентов турбины, который отвечает за сжатие воздуха, затем подается в цилиндры двигателя. Компрессор приводится в движение с помощью отходящих газов, подаваемых от турбинного колеса.
2. Турбинное колесо. Турбинное колесо – это компонент, использующий энергию отработавших газов для привода компрессора. Когда газы пропускаются через турбину, они двигают турбинное колесо, создающее энергию, необходимую для работы компрессора.
3. Вал. Вал соединяет компрессор и турбинное колесо и передает энергию от турбинного колеса компрессору.
4. Ротор. Ротор – это вот, удерживающая турбинное колесо и компрессор, позволяя им вращаться.
5. Корпус. Корпус – это оболочка, окружающая все компоненты турбины и обеспечивающая правильное направление движения газов.

Механизм работы турбины

Механизм работы турбины можно представить как циклический процесс, начинающийся с подачи выхлопных газов и завершающийся сжатием воздуха для двигателя.

• Подача выхлопных газов: После сжигания топлива в цилиндрах двигателя, отработанные газы выходят через выхлопную систему и попадают в турбину.
• Движение турбинного колеса: Выхлопные газы заставляют турбинное колесо вращаться, передавая энергию через вал к компрессору.
• Сжатие воздуха: Компрессор сжимает воздух и подает его в цилиндры двигателя, обеспечивая больше кислорода для смешивания с топливом.
• Увеличение мощности: Больше сжатого воздуха в цилиндрах позволяет двигателю сгорать топливо более эффективно, что в результате увеличивает его мощность.

Основные поломки турбокомпрессора:

Износ или повреждение подшипников.

• Причины: Недостаточная смазка, использование некачественного масла, его загрязнение или перегрев.
• Признаки: Повышенный шум, вибрация, люфт вала.
• Последствия: Разрушение вала и лопастей турбины или компрессора.

Повреждение лопастей турбины или компрессора

• Причины: Попадание посторонних предметов, некачественная фильтрация воздуха или выхлопных газов.
• Признаки: Снижение мощности двигателя, свист или гул во время работы.
• Последствия: Неправильная работа наддува, возможен полный выход турбокомпрессора из строя.

Проблемы с системой смазки

• Причины: засорение масляных каналов, низкий уровень или качество масла.
• Признаки: Перегрев, дымление, подтекание масла.
• Последствия: повышенный износ компонентов, заклинивание вала.

Перегрев турбокомпрессора

• Причины: чрезмерная нагрузка, неисправность системы охлаждения, резкое выключение двигателя после высоких оборотов.
• Признаки: Повышенная температура выхлопных газов, дым из капота, синий или черный дым из выхлопной трубы.
• Последствия: Деформация лопастей, повреждение корпуса.

Протекание масла

• Причины: Износ уплотнения, высокое давление в картере двигателя или переполнение системы смазки.
• Признаки: Масляные пятна на корпусе турбины, повышенный расход масла, белый или синий дым из выхлопной трубы.
• Последствия: Загрязнение впускного тракта, снижение эффективности двигателя.

Засор интеркулера

• Причины: Накопление грязи или масла в интеркулере из-за утечки масла или недостаточной фильтрации.
• Признаки: Снижение мощности, увеличение расхода горючего, ухудшение динамики.
• Последствия: Ухудшение охлаждения воздуха, снижение эффективности наддува.

Профилактика поломок:

• Регулярно меняйте масло и фильтры.
• Следите за состоянием системы охлаждения и смазки.
• Избегайте резкого отключения двигателя после интенсивной работы.
• Используйте высококачественные топливные и воздушные фильтры.

Соблюдение этих рекомендаций поможет продлить срок службы турбокомпрессора и обеспечит стабильную работу двигателя.

Основные этапы ремонта турбокомпрессора:

Диагностика и разборка турбокомпрессора

• Диагностика: Выявление причин неисправности по внешним признакам (шум, дым, снижение мощности) или с помощью специального оборудования.
• Разборка: Разборка турбокомпрессора: Полная разборка турбокомпрессора для оценки состояния внутренних компонентов.

Очистка компонентов

• Механическая очистка: Удаление нагара, грязи и масляных отложений с корпуса, вала, лопастей турбины и компрессора.
• Химическая очистка: Применение специальных растворов для более тщательной очистки труднодоступных участков.

Оценка и замена изношенных деталей

• Подшипники и уплотнения: Замена поврежденных или изношенных подшипников и сальников.
• Лопасти турбины и компрессора: Замена или ремонт поврежденных лопастей.
• Вал турбины: Проверка на люфт и возможные деформации. Если вал поврежден, его заменяют.

Балансировка

• Динамическая балансировка: Настройка вращения ротора для предотвращения вибрации и продления срока службы турбокомпрессора.
• Финишная балансировка: Выполняется после замены основных компонентов для достижения максимальной стабильности вращения.

Сборка и тестирование

• Сборка: Все детали устанавливаются на свои места с соблюдением технических допусков и моментов затяжки.
• Тестирование: Проверка на герметичность, давление, отсутствие вибраций и шумов на специальном стенде.

Что может входить в ремонт турбокомпрессора:

• Замена картриджа (CHRA): В случае значительного износа внутренних компонентов может быть целесообразным заменить весь картридж.
• Восстановление корпуса: Устранение трещин или деформаций корпуса турбины или компрессора.
• Модернизация: Установка турбины переменной геометрии или обновленного компрессора для повышения производительности.

Рекомендации после ремонта турбокомпрессора:

• Регулярное техническое обслуживание: Замена масла и фильтров в соответствии с рекомендациями производителя.
• Соблюдение режима работы: Избегание резких ускорений и остановок двигателя для продления срока службы турбины.
• Контроль за качеством топлива и воздуха: Использование качественных фильтров для защиты турбокомпрессора от загрязнений.

Ремонт турбокомпрессора - сложный и технически ответственный процесс, требующий специализированных знаний и оборудования, поэтому его рекомендуется доверить профессионалам.

Обратитесь в компанию ООО Альтер Вита для консультации или заказа ремонта турбокомпрессоров в Украине. Мы всегда рады помочь вам найти самое лучшее решение для вашей техники. Контактная информация и форма заказа доступны на нашем сайте.
