Ремонт насоса ГУРа ЗІЛ 130

Ремонт насоса ГУРа ЗІЛ 130

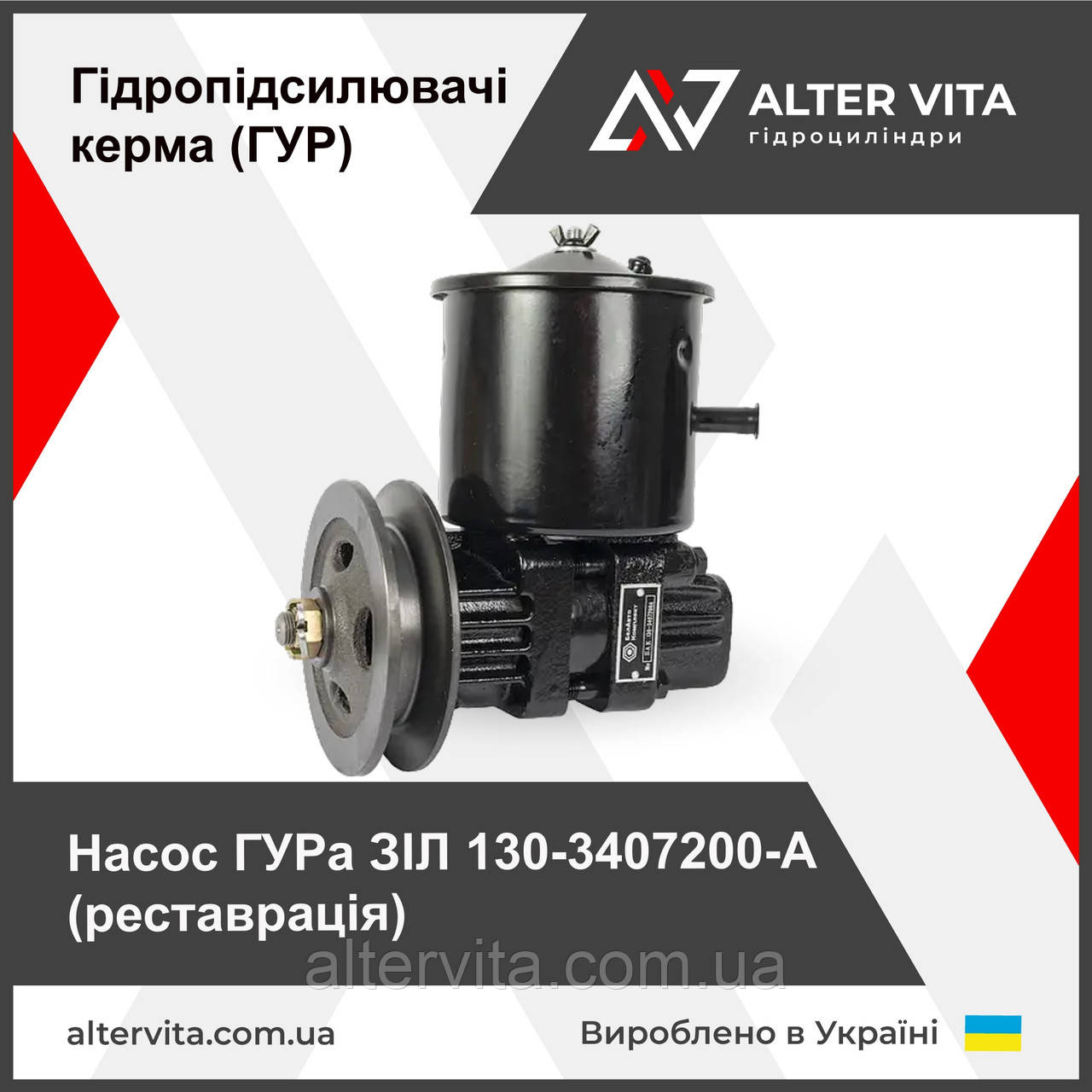

Насос ГУРа ЗіЛ. Номер за каталогом 130-3407200-А

Головна функція насоса в ГУР – це створення необхідного тиску в гідросистемі рульового управління, яке трубопроводами передається на поршні гідроциліндрів, що вже безпосередньо повертають рульову рейку.

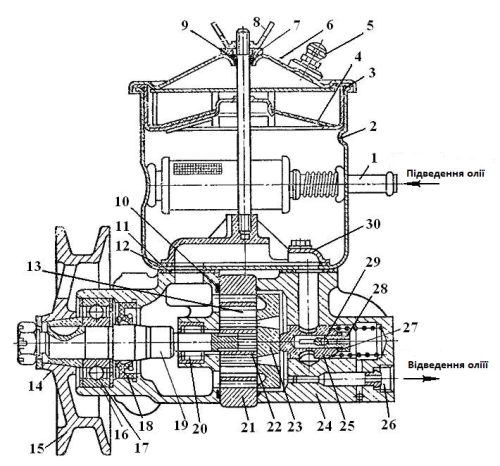

Гідросистема (насос ГУРа) автомобіля ЗіЛ-130

1 – патрубок; 2 – бачок; 3 – прокладка; 4 – сітчастий фільтр; 5 – сапун; 6 – кришка бачка; 7 – шайба; 8 – гайка-баранчик; 9, 10 – кільця ущільнювачів; 11 – прокладання колектора; 12 – прокладка бачка; 13 – лопать гідропідсилювача; 14 – конусна втулка; 15 – шків; 16 – корпус; 17 – передній підшипник; 18 – сальник; 19 – вал; 20 – задній підшипник; 21 – статор; 22 – ротор; 23 – розподільчий диск; 24 – кришка; 25 – перепускний клапан; 26 – нагнітальний отвір; 27 – регулювальні прокладки; 28 – сідло запобіжного клапана; 29 – запобіжний клапан; 30 – колектор.

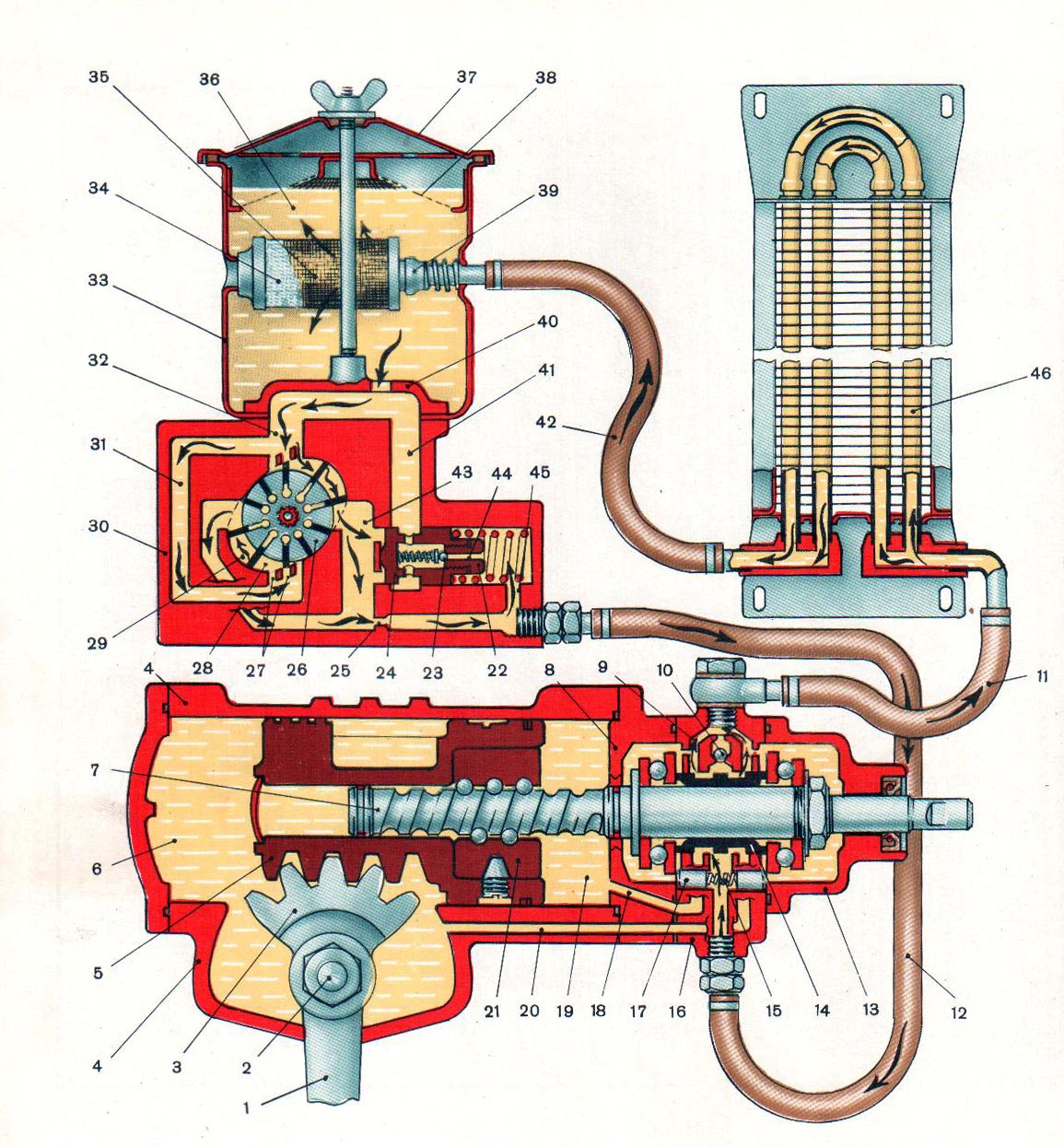

СХЕМА РОБОТИ ГІДРОПІДСИЛЮВАЧА

1 – сошка рульового механізму 2 – вал сошки рульового механізму 3 – зубчастий сектор валу сошки 4 – картер рульового механізму 5 – поршень-рейка 6 – зовнішня порожнина картера 7 – гвинт рульового механізму 8 – проміжна кришка картера 9 – канал для зливу олії 10 – зворотній клапан 11 – шланг для зливу масла 12 – шланг високого тиску 13 – верхня кришка картера 14 – золотник клапана управління гідропідсилювачем 15 – пружина реактивного плунжера 16 – корпус клапана управління 17 – реактивний плунжер 18 – канал для подачі масла у внутрішню порожнину картера 19 – внутрішня порожнина картера 20 – канал для подачі олії у зовнішню порожнину картера 21 – кулькова гайка 22 – сідло запобіжного клапана 23 – кульковий запобіжний клапан 24 – клапан перепуску 25 – калібрований отвір 26 – ротор насоса 27 – канали перепуску олії в порожнину всмоктування 28 – порожнина всмоктування статора 29 – порожнина нагнітання в камері статора 30 – корпус статора 31 – порожнина всмоктування насоса 32 – канал подачі олії 33 – бачок насоса 34 – фільтр батистовий 35 – сітчастий кільцевий фільтр 36 – олія марки Р для гідропідсилювача 37 – кришка бачка 38 – заливний сітчастий фільтр насоса 39 – чашка клапана фільтра 40 – колектор насоса 41 – канал повернення олії 42 – шланг зливу олії в насос 4 демпфуючий канал запобіжного клапана 45 – канал демпфування перепускного клапана 46 – масляний радіатор

Чому вигідно відремонтувати насос ГУРа ЗІЛ 130

• Компанія ТОВ «Альтер Віта» – надійний виробник гідравлічного обладнання з багаторічним досвідом.
• Ми надаємо 3-12 місячну гарантію на весь асортимент послуг.
• Для консультацій та отримання додаткової інформації звертайтесь до спеціалістів відділу продажу.
• У нашому асортименті є багато інших послуг з ремонту ГУРів на імпортну і вітчизняну техніку.

Замовити ремонт насоса ГУРа ЗІЛ 130 ви можете за телефоном +380731394159 або в нашому інтернет-магазині.
